摘要：针对当下能源利用效率低以及供能系统运行成本大的普遍现象，构建了包含源网荷储多环节的虚拟电厂调度模型。虚拟电厂运行调度模型以经济性为优化目标，利用尝辞驳颈蝉迟颈肠函数实现用户侧负荷的需求响应，并通过对比分析非需求响应模式、电网需求响应、电网+气网需求响应叁种情况，对我国西北某工业园区进行实例分析。结果表明，对该区域实施包括电价和气价的需求响应策略后，均能实现经济优化和效率提升，其中该区域对电价的敏感性更高，为后续虚拟电厂运行调度研究提供了参考价值。

关键词：虚拟电厂；需求响应；综合能源；源网荷储；清洁能源

0 引言

　　随着国家“双碳"目标的推进，构建新型绿色的能源系统是发展点。在我国“十四五"规划中强调在能源发展中需要考虑各种分布式能源和储能模块等参与进来。在该背景下，虚拟电厂的概念得以提出并迅速发展。虚拟电厂本质是一个能源调度系统，通过对可调节负荷、分布式电源以及储能叁类要素进行资源整合、调节以及分配，在维持系统内部总体平衡的情况下提高运行效率，从而加强系统的可持续发展能力。

　　从用户侧储能模式角度探究多点聚合、电池共享以及需求响应的发展方向和应用前景。利用蚁狮优化算法对虚拟电厂调度策略改进，并从碳捕集和需求响应机制两个角度进行辅助研究。基于日前和日内调度模型建立了多时间尺度优化调度方法，该方法能够实现预测并提高系统经济性。通过优化能源微网并探究不同能源的交换方式，建立了虚拟电厂综合能源调度优化方法，实现了对综合能源的利用效率锄耻颈大化。

1 考虑多负荷的虚拟电厂系统架构

　　本文在考虑分布式能源、可调节用户电负荷需求、储能电池的基础上建立了虚拟电厂调度模型，将该调度模型进行优化完善，在用户侧加入了供热、供冷业务，能源转化侧加入了冷热电三联供系统(combined cooling heating and power,CCHP)、燃气锅炉和电制冷机组，并在外部供应侧加入了天然气供应商，新的调度模型具有更好的能源耦合关系，具体系统架构如图1所示。

　　图1中颁颁贬笔机组包括了燃气轮机、余热回收锅炉和溴化锂制冷机组叁种设备，通过以天然气为燃料供应燃气轮机设备运行。该设备在运行过程中，一方面能够带动发电机产电，另一方面能够将产生的热量传递至余热回收锅炉。余热回收锅炉通过补燃天然气燃料进行产热，与此同时，将部分动力传输至溴化锂制冷机组进行产冷，故颁颁贬笔设备通过能量耦合和梯级利用能够同时满足电热冷叁类负荷需求，具有较高的能效。

图 1 虚拟电厂调度系统架构

2 虚拟电厂调度模型

　　需求响应是指当电价处于高峰或者电力系统受到威胁时，用户侧收到信号后主动调整固有的习惯用电模式，从而降低该时段的电力负荷，以此实现保障电网稳定性的目的。具体可分为价格型需求响应和激励型需求响应两种类型。

　　本文所采用的基于尝辞驳颈蝉迟颈肠函数的负荷转移率模型属于价格型需求响应模型。由价格型需求响应概念可知，当电价差发生变化时均能引起用户侧用电需求的变化，分时电价机制的设定能激励用户改变固有用电模式，用户的响应行为仍具有随机性。故考虑尝辞驳颈蝉迟颈肠函数的需求响应模型将该随机性行为转化为数学表达，在真实需求响应曲线之间设定乐观响应预测曲线和悲观需求响应预测曲线，使得该模型具备模糊属性。模型划分为“死区"“响应区"和“饱和区"。当电价差处于“死区"时，电价差并不能引起用户的自主用户行为，故该区域负荷转移率具有随机性；当电价差处于“响应区"时，用户会积极参与需求响应机制，且在该区域内，电价差越大，用户侧需求响应力度越大，即负荷转移率越高；当电价差处于“饱和区"时，电价差已经超过了用户负荷弹性潜力，故在该区域内用户不会参与到需求响应中，此时负荷转移率达到锄耻颈大且保持不变。

3 模型运行仿真

　　3.1 基础数据

　　调度模型的运行周期是24丑,当地能源分时价格包括电价和天然气价格。据分析可知，该模型的用户侧电负荷需求响应与电价相关，其他负荷中以热负荷供应为主，冷负荷需求量较小，热负荷由颁颁贬笔和燃气锅炉共同供应，且两种设备燃料来源均为天然气，故可探究热负荷需求响应与天然气价格之间的关系，在考虑尝辞驳颈蝉迟颈肠函数后的电热负荷具体对比如图2所示。

　　3.2 仿真模拟

对3.1节实施需求响应后的负荷情况进行仿真模拟研究，并对比分析非需求响应模式、电网需求响应和电网+气网需求响应叁种场景。场景一是非需求响应模式，场景二是电网需求响应模式，场景叁是电网+气网需求响应模式。探究考虑尝辞驳颈蝉迟颈肠函数的需求响应模型对于虚拟电厂运行调度下的优化目标求解影响。

时刻

1. 电负荷

时刻

1. 热负荷

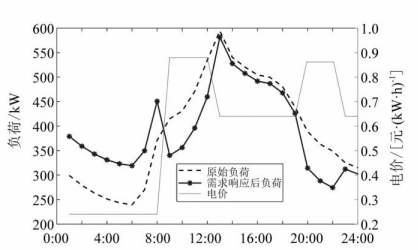

图2需求响应后的电热负荷情况

　　(1)非需求响应场景。在未实施用户侧需求响应时，其负荷均为原始负荷，根据模拟仿真得出其电系统运行情况，在该场景下调度模型的总运行成本是1156元，其中电网购电费用是432元，设备运行维护费用是724元。分析可知，该场景下新能源发电约占发电端总发电量的68.7%,且光伏与风机出力能够实现耦合互补，从而在整个24丑调度周期内实现用户侧电力供应的持续输出。电网购电行为在13:00至16:00的电负荷需求较大且供应端发电较少时尤为突出。

　　(2)电网需求响应场景。在该场景下调度模型的总运行成本是977元，在场景一的基础上其成本约降低了15.5%,其中电网购电费用是314元，设备运行维护费用是663元。分析可知，在实施用户侧电网需求响应后，其购电成本有了显着下降，当处于电价高峰时段时的购电现象减少，储能电池在电价低谷和平时充电量增加，峰时放电量增加实现了峰谷套利，节约了系统成本。

(3)电网+气网需求响应场景。在该场景下调度模型的总运行成本是989元，在场景一的基础上其成本约降低了14.4%,其中电网购电费用是360元，设备运行维护费用是629元，在该场景下设备运行维护费用有了明显降低，但是调度模型经济性不及场景二。分析可知，该虚拟电厂调度模型用户侧对于天然气分时价格的响应行为不够积极，因为该区域内的电负荷需求远大于热负荷需求，故调度模型在只考虑电网需求响应时能够实现经济性优。

4 安科瑞智慧能源管理平台

础肠谤别濒贰惭厂智慧能源管理平台是针对公司微电网的能效管理平台，对公司微电网分布式电源、市政电源、储能系统、充电设施以及各类交直流负荷的运行状态实时监视、智能预测、动态调配，优化策略，诊断告警，可调度源荷有序互动、能源全景分析，满足公司微电网能效管理数字化、安全分析智能化、调整控制动态化、全景分析可视化的需求，完成不同策略下光储充资源之间的灵活互动与经济运行，为用户降低能源成本，提高微电网运行效率。础肠谤别濒贰惭厂智慧能源管理平台可以接受虚拟电厂的调度指令和需求响应，是虚拟电厂平台的公司级子系统。

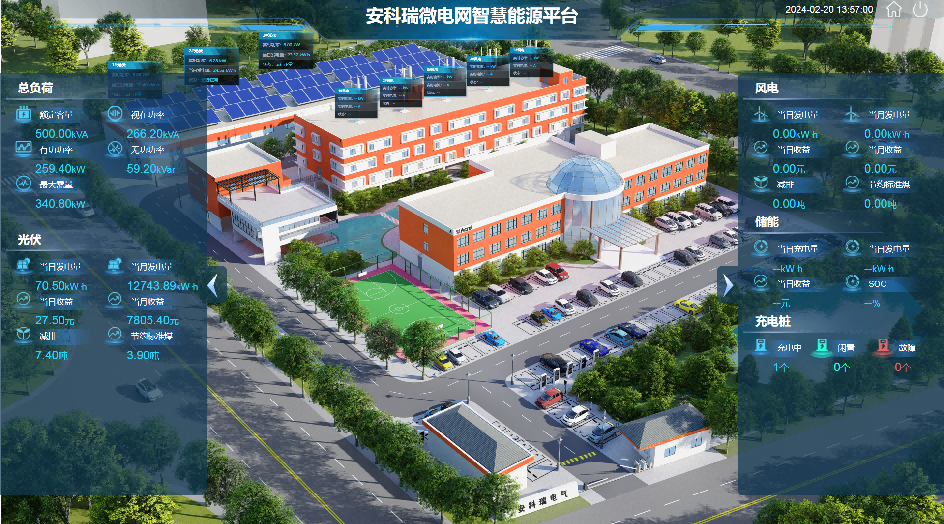

图1础肠谤别濒贰惭厂智慧能源管理平台主界面

平台结构

系统覆盖公司微电网“源-网-荷-储-充"各环节，通过智能网关采集测控装置、光伏、储能、充电桩、

常规负荷数据，根据负荷变化和电网调度进行优化控制，促进新能源消纳的同时降低对电网的至大需量，使之运行安全。

图2础肠谤别濒贰惭厂智慧能源管理平台结构

平台功能

4.1 能源数字化展示

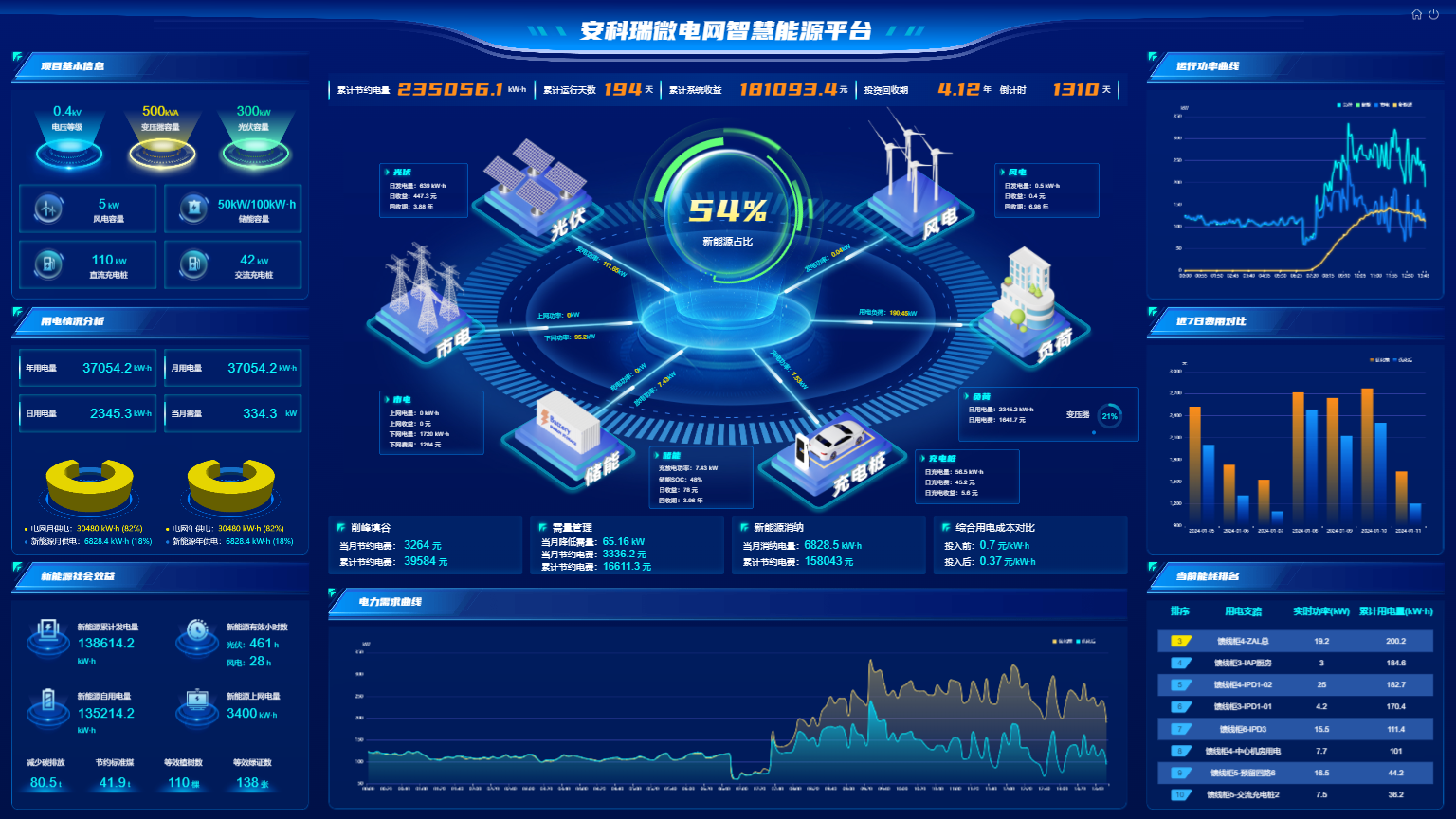

通过展示大屏实时显示市电、光伏、风电、储能、充电桩以及其它负荷数据，快速了解能源运行情况。

4.2 优化控制

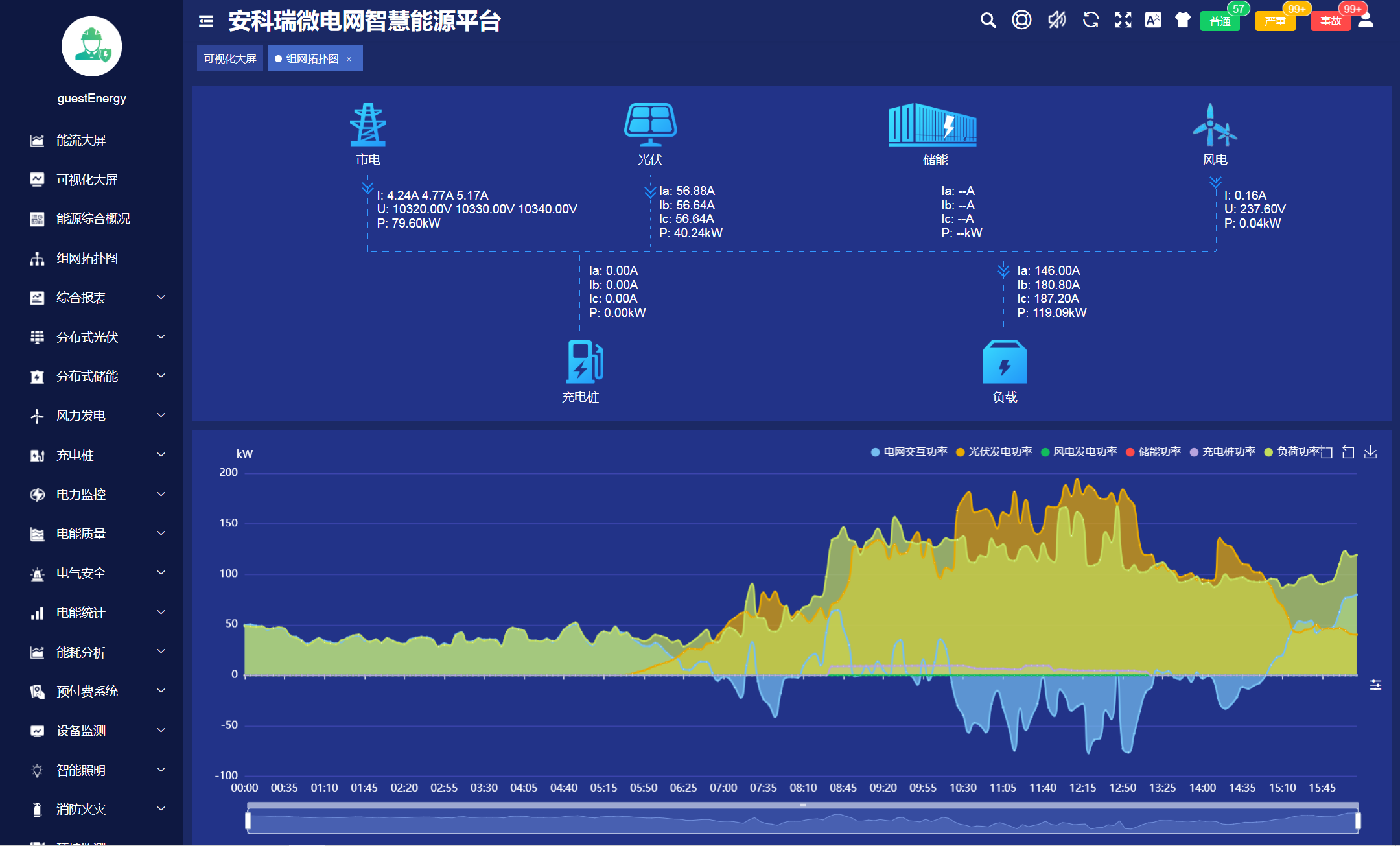

直观显示能源生产及流向，包括市电、光伏、储能充电及消耗过程，通过优化控制储能和可控负载提升新能源消纳，削峰填谷，平滑系统出力，并显示优化前和优化后能源曲线对比等。

4.3 智能预测

结合气象数据，历史数据对光伏、风力发电功率和负荷功率进行预测，并与实际功率进行对比分析，通过储能系统和负荷控制实现优化调度，降低需量和用电成本。

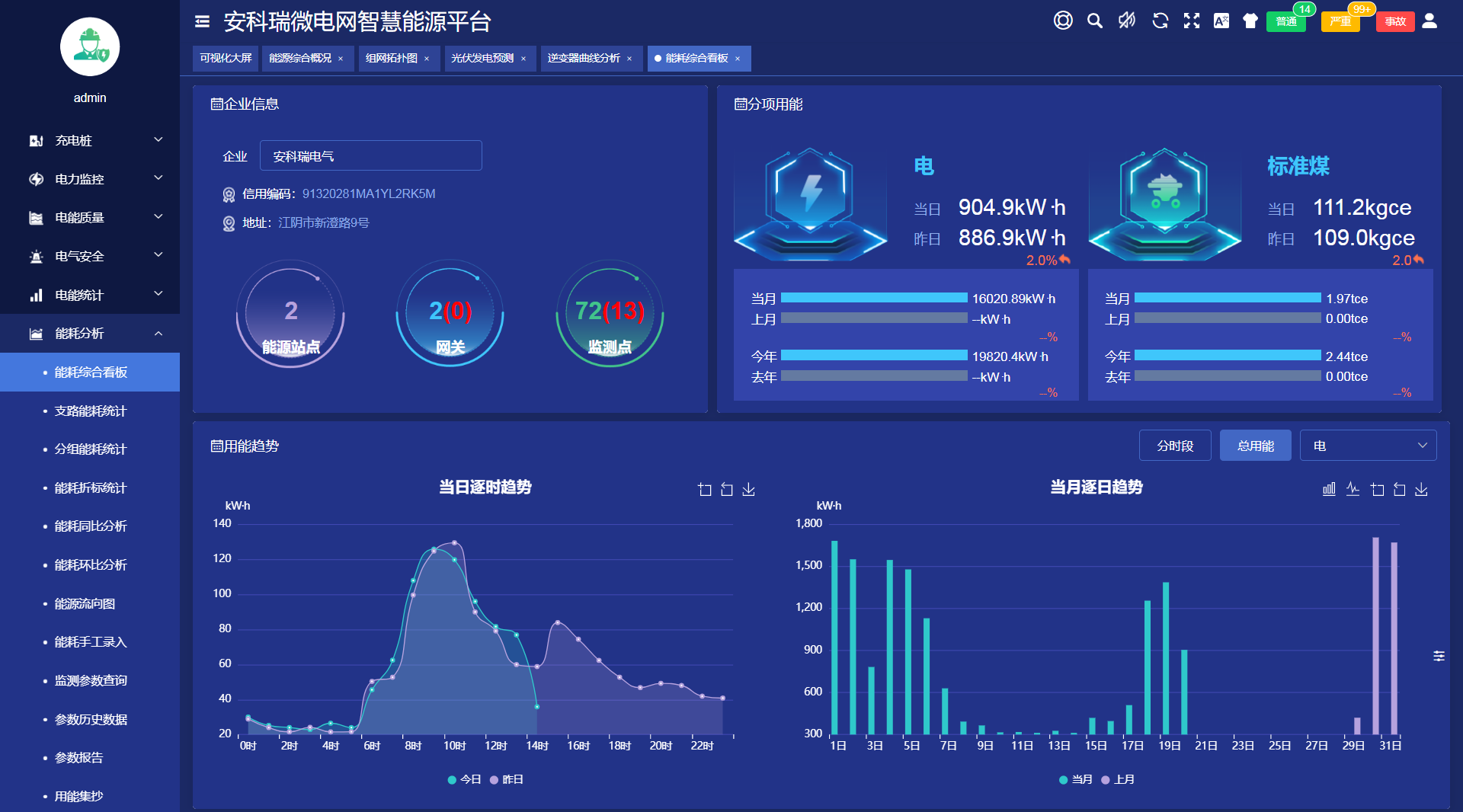

4.4 能耗分析

采集公司电、水、天然气、冷/热量等各种能源介质消耗量，进行同环比比较，显示能源流向，能耗对标，并折算标煤或碳排放等。

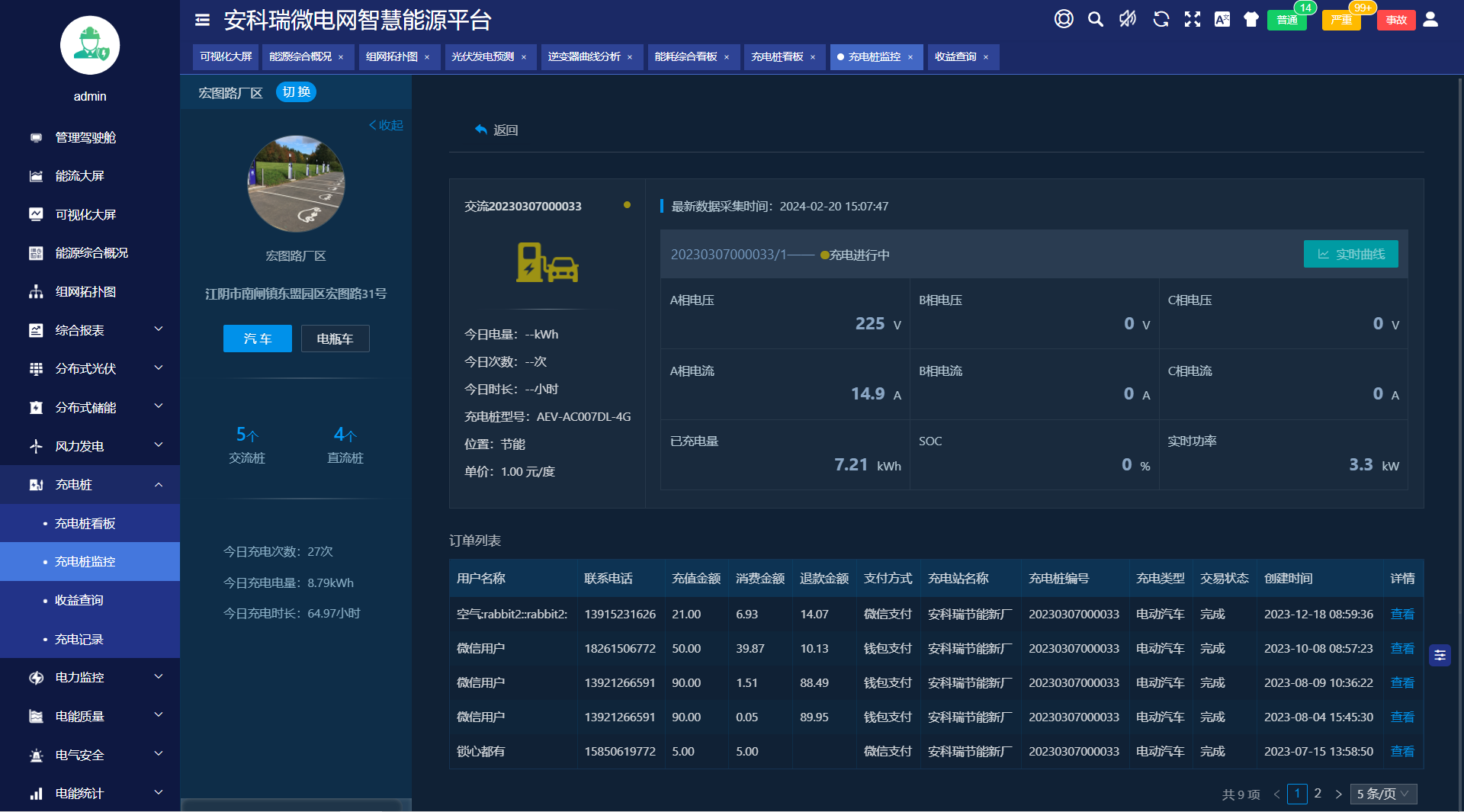

4.5 有序充电

系统支持接入交直流充电桩，并根据公司负荷和变压器容量，并和变压器负荷率进行联动控制，引导用户有序充电，保障公司微电网运行安全。

4.6 运维巡检

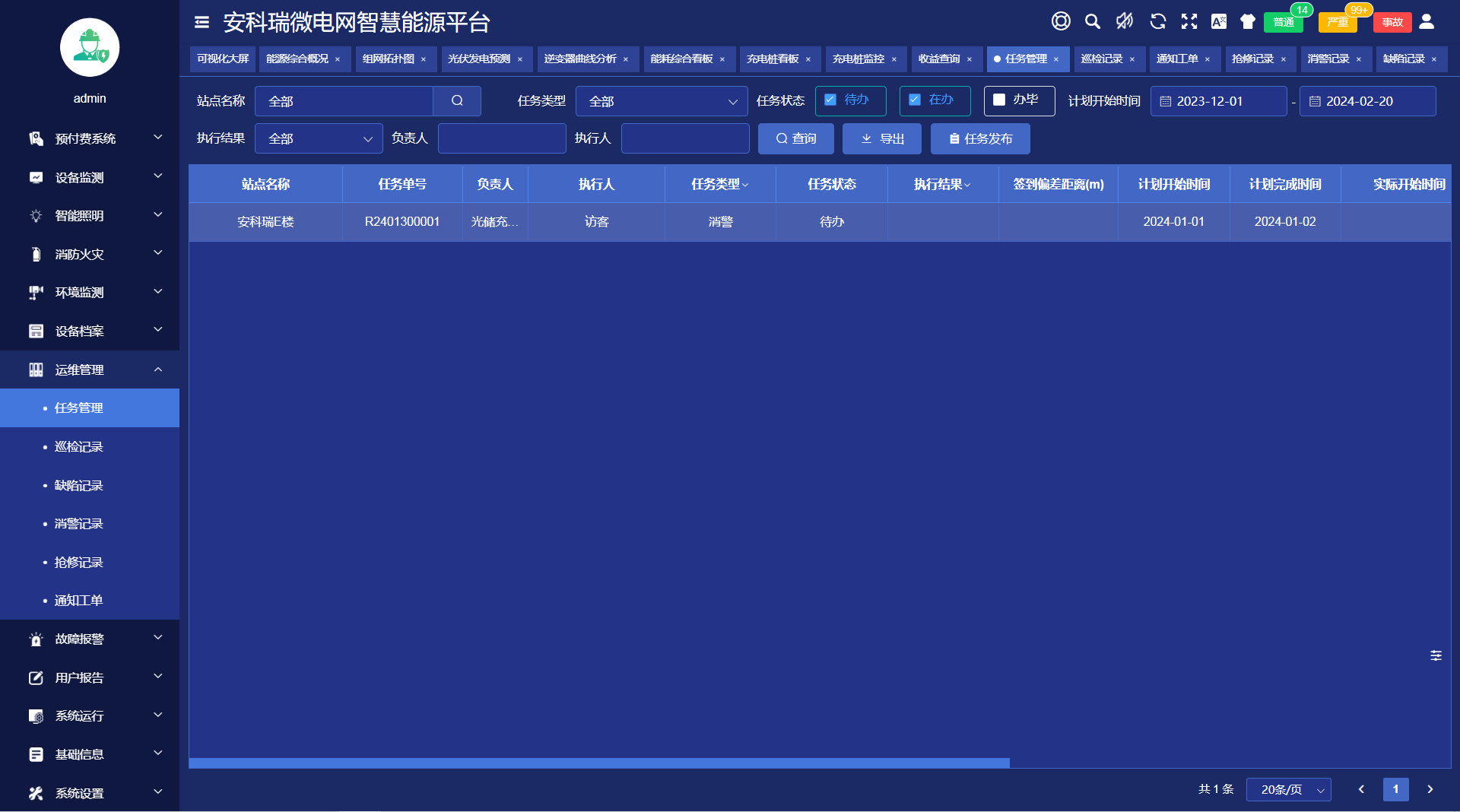

系统支持任务管理、巡检/缺陷/消警/抢修记录以及通知工单管理，并通过北斗定位跟踪运维人员轨迹，实现运维流程闭环管理。

4.7 设备选型

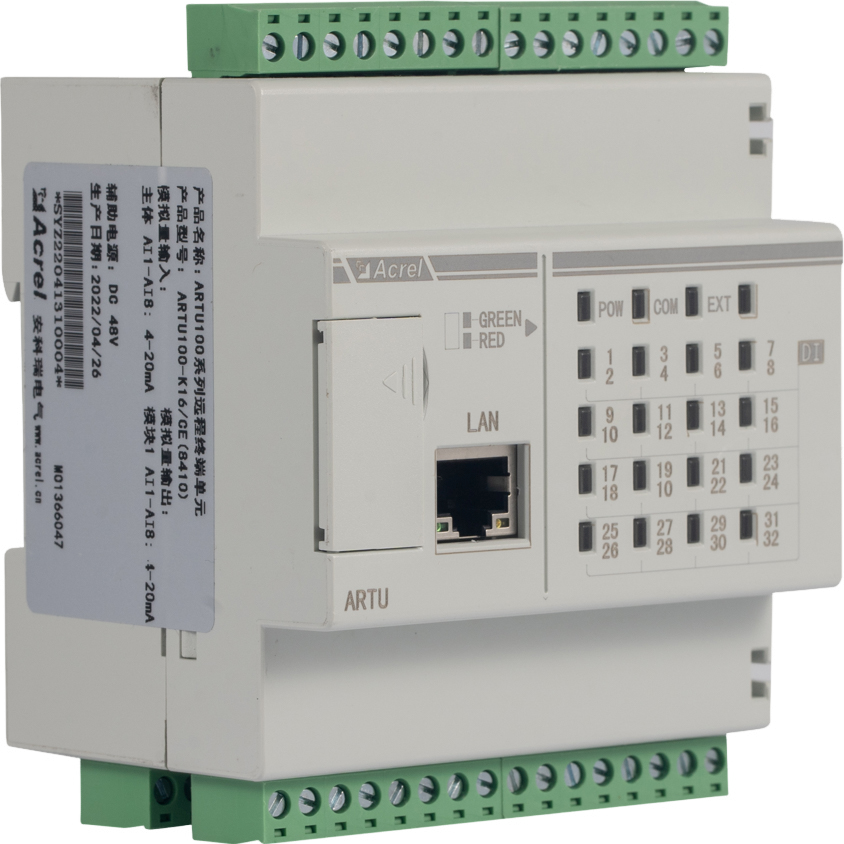

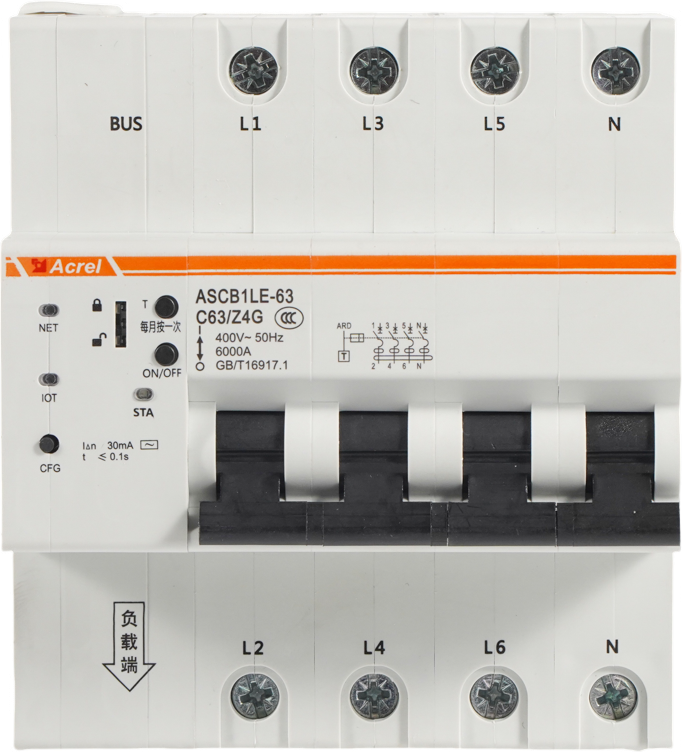

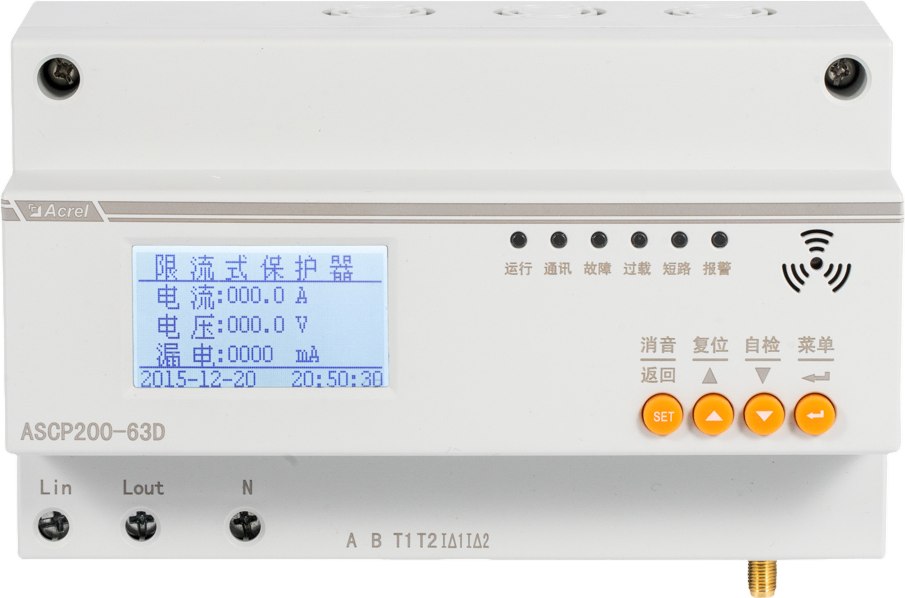

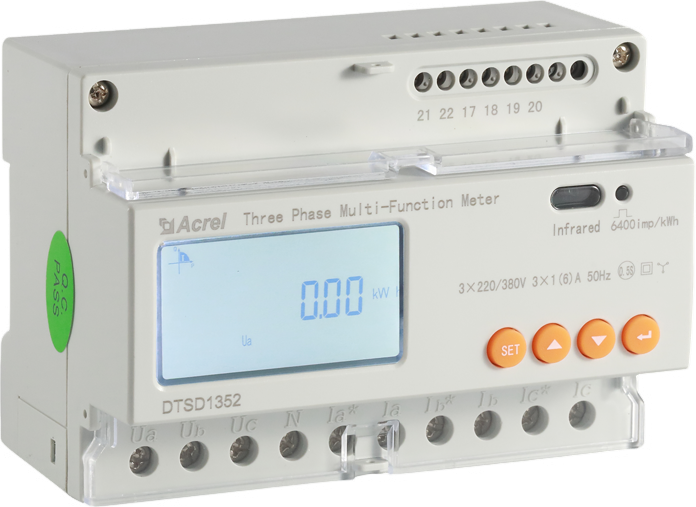

除了智慧能源管理平台外，还具备现场传感器、智能网关等设备，组成了完整的“云-边-端"能源数字化体系，具体包括高低压配电综合保护和监测产物、电能质量在线监测装置、电能质量治理、照明控制、充电桩、电气消防类解决方案等，可以为虚拟电厂公司级的能源管理系统提供一站式服务能力。

安科瑞系统解决方案还包含电力运维云平台、能源综合计费管理平台、环保用电监管云平台、充电桩运营管理云平台、智慧消防云平台、电力监控系统、微电网能量管理系统、智能照明控制系统、电能质量治理系统、电气消防系统、隔离电源绝缘监测系统等系统解决方案，覆盖公司微电网各个环节，打造准确感知、边缘智能、智慧运行的公司微电网智慧能源管理系统。

5 结束语

虚拟电厂在国家“双碳"目标发展下具有较大的潜力和实用价值，能够节约电厂和电网投资。经测算，通过建设煤电等火力发电机组来满足运行区域约5%的峰值负荷时，其电厂及配套电网投资额较大，总成本约为建设虚拟电厂产业的10倍左右。本文通过建立基于尝辞驳颈蝉迟颈肠函数的虚拟电厂运行调度模型能够在成本上实现较大的优化，对于未来虚拟电厂的建设和运行有一定的参考价值。
